保全家 收納式鍊條梯
財團法人消防安全中心基金會型式認可通過 (型式認可編號EL-A10201)
認可產品名稱:收納式金屬製避難梯
認可型式:懸吊型鍊條梯(小鉤型 、一般鍊條)
認可產品型號:SH-BE600
認可規格內容:
型號 SH-BE600
階數 全長
(mm)
有效長
(mm)
重量
(kgf)
彩紙箱大小
(cm)
4 1682 1032 1.9 49L×33.5W×11.0H
5 2026 1376 2.3
6 2370 1720 2.7
7 2714 2064 3.1
8 3058 2408 3.5
9 3402 2752 3.9
10 3746 3096 4.3
11 4090 3440 4.7
12 4434 3784 5.1
13 4778 4128 5.5
14 5122 4472 5.9 49L×33.5W×17.8H
15 5466 4816 6.3
16 5810 5160 6.7
17 6154 5504 7.1
18 6498 5848 7.5
19 6842 6192 7.9
20 7186 6536 8.3
21 7530 6880 8.7
22 7874 7224 9.1

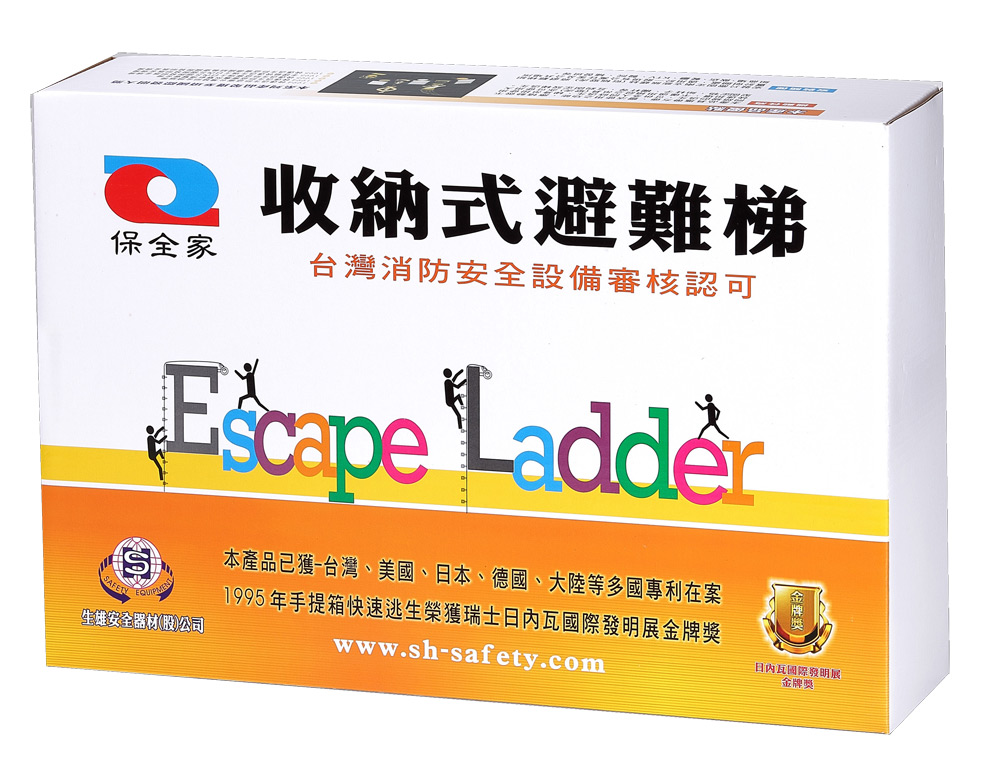

一般出貨包裝為彩紙盒,亦可加價更換成不鏽鋼(SUS304)手提箱。
通過基金會個認具雷射標籤只有一般鍊條、小鉤型之規格品2F(13階)與3F(22階)兩種,有常備庫存品;其他規格不具基金會個認,但具消防署展延核可公文。
不具基金會認可雷射標籤的產品,但具有消防署展延核可公文:長度由1.68米(4階)至17.5米(50階)皆可製做,有大鉤型、小鉤型、一般鍊條、白鐵鍊條。相關規格說明如下。
產品概述:
安裝簡便、使用方便
將兩支膨脹螺絲以及扣環鎖定後即完成安裝。於1995年榮獲瑞士日內瓦國際發明展金牌獎。
機動性高、可因應情勢做不同路線逃生
當原設定之逃生路線受阻時,可利用雙鉤鉤住柱子或欄杆來進行機動逃生。

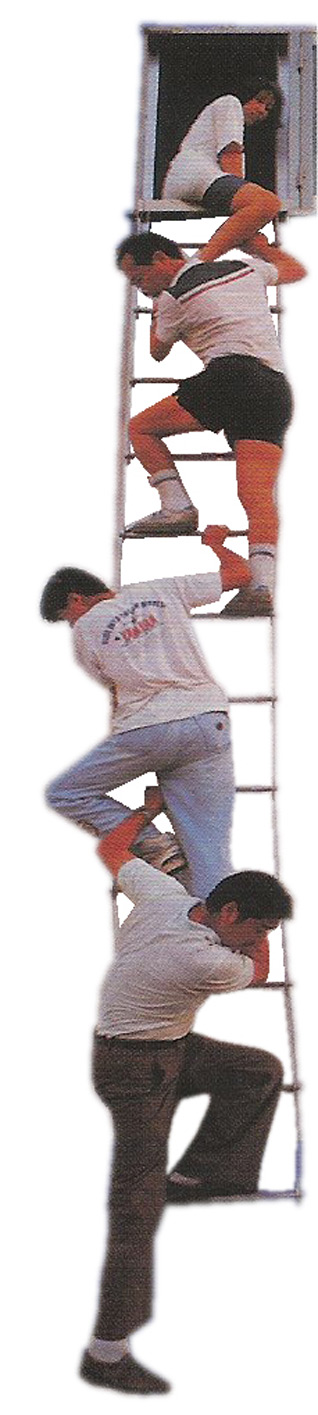

載重大、逃生效率高、可同時供多人使用
避難梯最大載重700公斤以上,讓人員迅速逃離火場避免嗆傷。高樓層者可攀爬於梯上等待救援,低樓層者可迅速逃生至地面。
金屬製、結構簡單、安全堅固
梯身由鋁合金、不鏽鋼鋼索、表面電鍍鋅處理之碳鋼所組成,相對耐火與高載重。具CFS認可雷射標籤。
收納式金屬製避難梯與緩降機比較表:

項目 保全家收納式金屬製避難梯
(懸吊型鍊條梯-小鉤型)
型號:SH-BE600
一般緩降機
逃生效率
載重大、可多人同時使用

一次一人使用
機動性
可利用小鉤互鉤因應情勢做不同路線逃生

只能由預設的逃生點逃生
安裝 輕易安裝
只需固定兩支膨脹螺絲與吊環

需安裝緩降機固定架
維護 免維護
※裝於戶外可選用白鐵膨脹螺絲,避免鏽蝕問題
※鍊條梯平時收納於箱中沒有鏽蝕問題

固定架置於室外易發生鏽蝕,降低使用安全性,需保養

操作說明:
固定點逃生

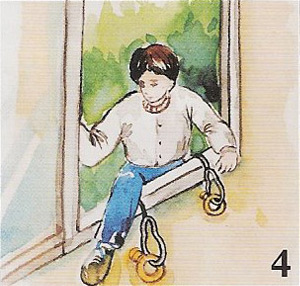

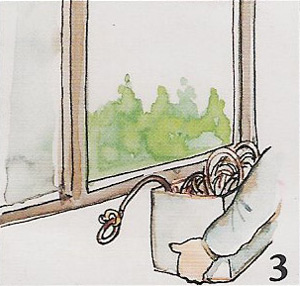

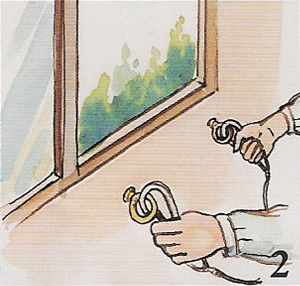

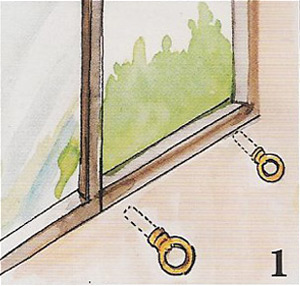

1.在預設逃生口下方裝設固定吊環2個 2.打開箱蓋拿出快速扣環扣入固定吊環內 3.提起箱子往外倒即可變成逃生梯 4.雙手攀住逃生口,反身面向內,依爬梯方式向下逃生。逃生梯採用高級鋼索製造承載量大,可供多人連貫使用
機動逃生
當原設定的逃生口無法逃生時,可立即尋找可供固定之物體如欄杆、柱子,將逃生梯鈎掛其上後即可進行放梯逃生。

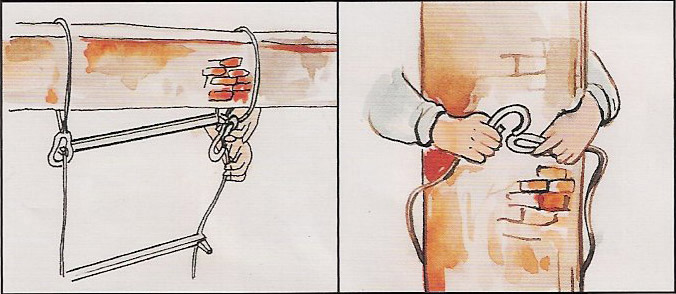

方法一:單索互鉤法 方法二:雙索互鉤法
產品規格 :

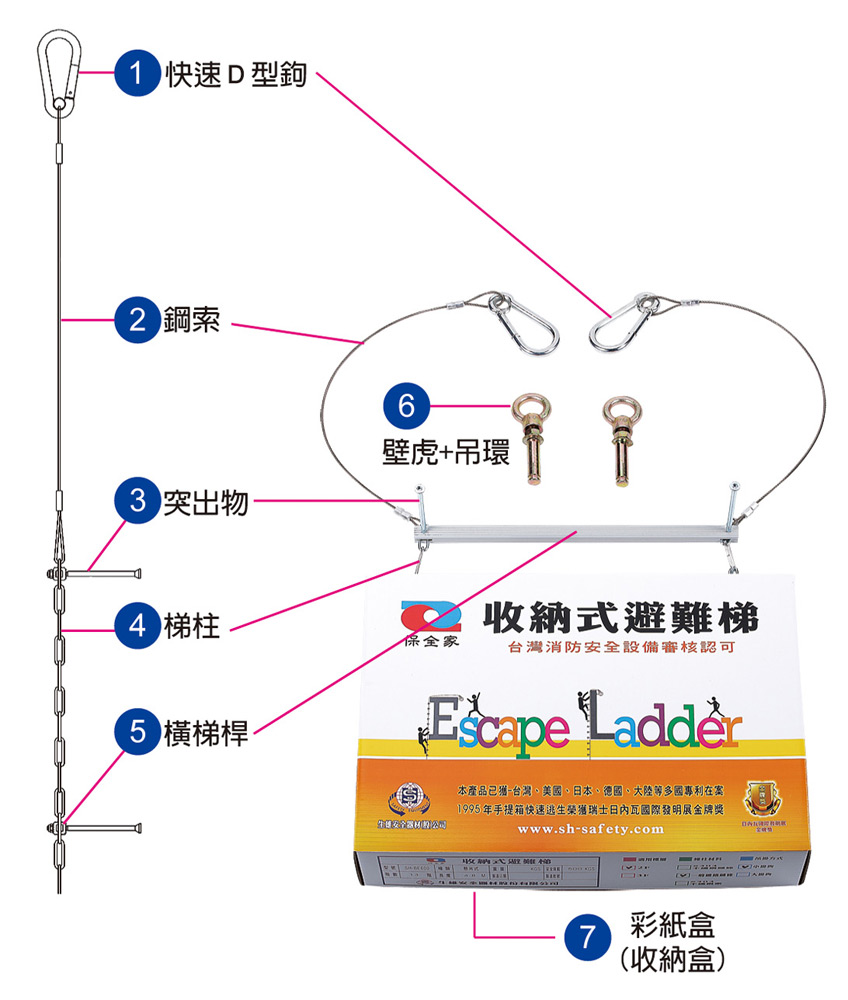

產品配件

編號 名稱 材質
1 快速D型鉤 碳鋼(表面電鍍鋅)
2 鋼索 SUS304
3 突出物 碳鋼(表面電鍍鋅)
4 梯柱 碳鋼(表面電鍍鋅)
5 橫桿 鋁合金6061

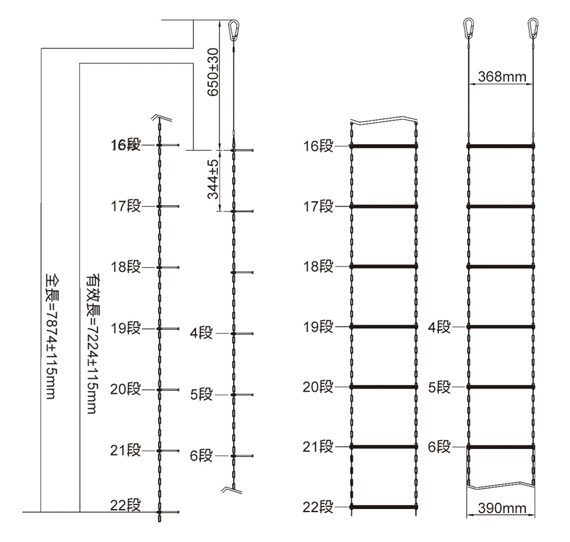

尺寸圖

※外箱型式原廠附彩紙盒,亦可選用白鐵箱
※非規格品請先洽詢服務人員

鍊條拉力負載

白鐵鍊條 max. 950 kgf
黑鐵鍊條 max. 749 kgf
橫梯桿   >200 kgf

不具基金會認可雷射標籤之產品(但具有消防署展延核可公文)之規格說明:

依懸吊方式區分:大鉤型、小鉤型
依梯柱材質區分:白鐵鍊條(最大荷重950 kgf)、一般電鍍鋅鍊條(最大荷重749 kgf)
長度規格:全長從1.68米( 4階 )至17.5米( 50階 )皆可訂製。
    一般規格如下:
    2F(13階):全長4.8m / 3F(22階):全長7.9m / 4F(32階):全長11.3m
    5F(41階):全長14.4m / 6F(50階):全長17.5m
包裝方式:彩紙盒(一般出貨包裝),另可加價更換成不鏽鋼(SUS304)手提箱。
安裝操作說明:
    小鉤型:請參考前頁具基金會認可雷射標籤之說明
    大鉤型:請參考下面之說明
大鉤型安裝方法:

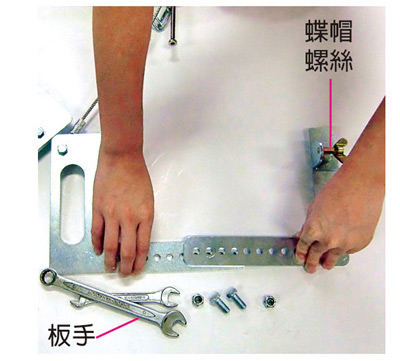

免安裝。自行使用隨箱所附之開口板手依照牆面的厚度做大鉤間距的調整,調整範圍為65~275mm,完成後將避難梯放置於預設逃生處,並且將白色操作告示牌貼於明顯處,出廠大鉤間距值為130mm,調整方式如附圖
大鉤型操作說明:

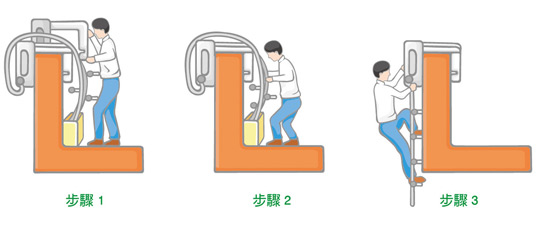

【固定點逃生】
1.將大鉤組掛架於牆面上
2.轉緊蝶帽螺絲,將大鉤組固定於牆面上
3.將鍊條梯放置於牆外,利用大鉤的扶手進行逃生

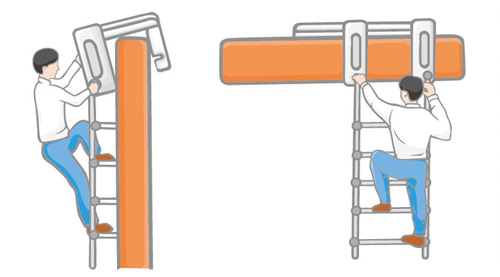

【機動逃生】
可調整大鉤間距因應現場情勢進行逃生,如尋找其他牆面或橫桿可掛大鉤者。由於非原設定逃生路線,因此大鉤與牆面有縫隙是正常,不影響逃生安全,只要確認大鉤是否鉤於牆面或橫桿上即可。
保全家鍊條梯規格總覽:

      小鉤型 大鉤型
標準規格型號 全長(m) 階數 一般鍊條 白鐵鍊條 階數 一般/白鐵鍊條
認證說明 認證說明 認證說明
具消防署
核可展延
公文(*)
具基金會
雷射標籤
(*)
具消防署
核可展延
公文(*)
具消防署
核可展延
公文(*)
    ≦11 *   * ≦12 *
  4.43 12 *   * 13 *
SH5002 ( 2F ) 4.8 13   * * 14 *
  5.12 14 *   * 15 *
  5.47 15 *   * 16 *
  5.81 16 *   * 17 *
  6.15 17 *   * 18 *
  6.50 18 *   * 19 *
  6.84 19 *   * 20 *
  7.19 20 *   * 21 *
  7.53 21 *   * 22 *
SH5004 ( 3F ) 7.9 22 * * * 23 *
  8.22 23 *   * 24 *
  8.56 24 *   * 25 *
  8.91 25 *   * 26 *
  9.25 26 *   * 27 *
  9.59 27 *   * 28 *
  9.94 28 *   * 29 *
  10.28 29 *   * 30 *
  10.63 30 *   * 31 *
  10.97 31 *   * 32 *
SH5006 ( 4F ) 11.3 32 *   * 33 *
  11.66 33 *   * 34 *
  12.00 34 *   * 35 *
  12.35 35 *   * 36 *
  12.69 36 *   * 37 *
  13.03 37 *   * 38 *
  13.38 38 *   * 39 *
  13.72 39 *   * 40 *
  14.07 40 *   * 41 *
SH5008 ( 5F ) 14.4 41 *   * 42 *
SH5010 ( 6F ) 17.5 50 *   * 51 *
說明:基金會個認具雷射標籤,僅小鉤型一般鍊條:2F(13階)與3F(22階)兩種規格。
1. 出廠為彩紙盒裝,可改白鐵手提箱
2. 彩紙盒尺寸:2F(50Lx34Wx11.5HCM);  3F/4F(50Lx34Wx19HCM);   5F/6F(50Lx34Wx28.5HCM)
3. 詳細可至公司網站參考 www.sh-safety.com 或來電洽詢
